U području elektromehaničkih komponenti, sklopni solenoidi igraju ključnu ulogu u širokom spektru primjena, od industrijskih strojeva do automobilskih sustava. Kao vodeći dobavljač sklopnih solenoida, često se susrećem s pitanjima o različitim tehničkim aspektima ovih uređaja. Jedno takvo često postavljano pitanje je: "Koji je tok curenja u sklopnom solenoidu?" U ovom postu na blogu istražit ću koncept toka curenja, njegove implikacije na sklopne solenoide i kako može utjecati na performanse ovih bitnih komponenti.
Razumijevanje osnova sklopnog solenoida
Prije nego što zaronimo u pojedinosti toka curenja, prvo shvatimo što je sklopni solenoid. Preklopni solenoid je elektromehanički uređaj koji pretvara električnu energiju u mehaničko gibanje. Sastoji se od namota žice omotane oko feromagnetske jezgre. Kada električna struja prolazi kroz zavojnicu, stvara se magnetsko polje koje privlači pomični feromagnetski klip. Ovaj se pokret može koristiti za otvaranje ili zatvaranje ventila, aktiviranje prekidača ili izvođenje drugih mehaničkih funkcija.
Rad sklopnog solenoida temelji se na principima elektromagnetizma. Prema Amperovom zakonu, vodič kroz koji teče struja stvara magnetsko polje oko sebe. Jakost magnetskog polja proporcionalna je struji koja teče kroz vodič i broju zavoja u svitku. Kada je struja uključena, magnetsko polje koje stvara zavojnica magnetizira feromagnetsku jezgru, stvarajući jaku magnetsku silu koja vuče klip prema jezgri. Kada se struja isključi, magnetsko polje kolabira, a klip se vraća u prvobitni položaj zahvaljujući opruzi ili drugoj povratnoj sili.
Što je tok curenja?
U idealnom sklopnom solenoidu, sav magnetski tok koji stvara zavojnica bio bi koncentriran unutar feromagnetske jezgre i korišten za pomicanje klipa. Međutim, u stvarnosti dio magnetskog toka izlazi iz jezgre i širi se u okolni zrak ili druge materijale. Ovaj lutajući magnetski tok poznat je kao tok curenja.
Do curenja toka dolazi jer magnetski materijali nisu savršeni vodiči magnetskog toka. Neke od linija magnetskog polja koje proizvodi zavojnica ne slijede predviđeni put kroz jezgru, već umjesto toga idu alternativnim putovima kroz zrak ili druge nemagnetske materijale. Količina toka curenja ovisi o nekoliko čimbenika, uključujući dizajn solenoida, svojstva korištenih magnetskih materijala i radne uvjete.
Čimbenici koji utječu na tok curenja
- Dizajn solenoida: Oblik i veličina svitka i jezgre solenoida mogu imati značajan utjecaj na tok curenja. Dobro dizajniran solenoid s kompaktnom zavojnicom i pravilno oblikovanom jezgrom može minimizirati curenje učinkovitijim vođenjem magnetskog toka kroz jezgru. Na primjer, korištenje dizajna jezgre zatvorene petlje može pomoći u obuzdavanju magnetskog toka unutar jezgre i smanjiti curenje.
- Magnetski materijali: Izbor magnetskih materijala za jezgru i druge komponente solenoida također utječe na tok curenja. Materijali visoke propusnosti, kao što su željezo ili ferit, mogu provoditi magnetski tok učinkovitije od materijala niske propusnosti. Korištenje visokokvalitetnih magnetskih materijala s niskom magnetskom otpornošću može pomoći u smanjenju curenja i poboljšati cjelokupnu izvedbu solenoida.
- Zračni raspori: Zračni raspori u magnetskom krugu solenoida mogu povećati tok curenja. Zračni raspor je nemagnetsko područje između dvije magnetske komponente, kao što su jezgra i klip. Kada se klip pomiče, zračni raspor se mijenja, što može uzrokovati fluktuacije u magnetskom toku i povećati curenje. Smanjenje zračnih raspora i osiguravanje čvrstog prianjanja između jezgre i klipa može pomoći u smanjenju curenja.
- Radni uvjeti: Radni uvjeti solenoida, poput temperature, vlažnosti i prisutnosti vanjskih magnetskih polja, također mogu utjecati na tok curenja. Visoke temperature mogu smanjiti magnetska svojstva materijala korištenih u solenoidu, što dovodi do povećanog curenja. Vanjska magnetska polja mogu ometati magnetsko polje koje stvara solenoid i uzrokovati dodatno curenje.
Posljedice protoka curenja
Tok curenja može imati nekoliko implikacija na izvedbu sklopnog solenoida:
- Smanjena učinkovitost: Tok curenja predstavlja gubitak magnetske energije koja se ne koristi za pomicanje klipa. To može smanjiti učinkovitost solenoida i povećati potrošnju energije. U primjenama gdje je energetska učinkovitost kritična, minimiziranje toka curenja bitno je za smanjenje operativnih troškova i poboljšanje ukupne izvedbe sustava.
- Smetnje s drugim komponentama: Tok curenja također može ometati druge obližnje elektroničke ili magnetske komponente. Zalutalo magnetsko polje može inducirati neželjene struje u susjednim krugovima, uzrokujući elektromagnetske smetnje (EMI) i utječući na rad drugih uređaja. U osjetljivim primjenama, kao što je medicinska oprema ili zrakoplovni sustavi, smanjenje toka curenja je ključno za osiguranje pouzdanog rada i sprječavanje interferencije s drugim komponentama.
- Nedosljedna izvedba: Tok curenja može uzrokovati varijacije u jakosti magnetskog polja i sili koja djeluje na klip. To može dovesti do nedosljedne izvedbe solenoida, kao što je smanjena vučna sila ili sporije vrijeme odziva. U primjenama gdje su potrebna precizna kontrola i dosljedna izvedba, potrebno je minimiziranje toka curenja kako bi se osigurao točan rad.
Kako minimiziramo tok curenja u našim sklopnim solenoidima
Kao dobavljač sklopnih solenoida, razumijemo važnost minimiziranja fluksa curenja kako bismo osigurali visoke performanse i pouzdanost naših proizvoda. Koristimo nekoliko tehnika dizajna i proizvodnje kako bismo smanjili protok curenja u našim sklopnim solenoidima:
- Optimiziran dizajn: Naš inženjerski tim koristi napredne alate za računalno potpomognuto projektiranje (CAD) za optimizaciju oblika i veličine solenoida i jezgre. Pažljivim projektiranjem magnetskog kruga možemo minimizirati zračne raspore i učinkovitije voditi magnetski tok kroz jezgru, smanjujući tok curenja.
- Materijali visoke kvalitete: U našim solenoidima koristimo visokokvalitetne magnetske materijale s malom magnetskom otpornošću i visokom propusnošću. Ovi materijali pomažu u učinkovitijem provođenju magnetskog toka i smanjuju curenje. Također provodimo stroge provjere kvalitete svih materijala kako bismo osigurali da njihova magnetska svojstva zadovoljavaju naše specifikacije.
- Precizna proizvodnja: Naši proizvodni procesi osmišljeni su da osiguraju preciznu montažu i niske tolerancije. Smanjivanjem zračnih raspora i osiguravanjem pravilnog pristajanja između jezgre i klipa, možemo smanjiti protok curenja. Koristimo napredne tehnike strojne obrade i sastavljanja kako bismo osigurali najvišu razinu preciznosti u našim proizvodima.
- Testiranje i validacija: Provodimo opsežna testiranja i validaciju svih naših sklopnih solenoida kako bismo osigurali da zadovoljavaju naše specifikacije performansi. Naši postupci ispitivanja uključuju mjerenje jakosti magnetskog polja, vučne sile i toka curenja. Praćenjem ovih parametara možemo identificirati i ispraviti sve probleme vezane uz protok curenja prije nego što se proizvodi isporuče našim kupcima.
Naš asortiman proizvoda
Nudimo širok raspon sklopnih solenoida kako bismo zadovoljili različite potrebe naših kupaca. Neki od naših popularnih proizvoda uključuju:

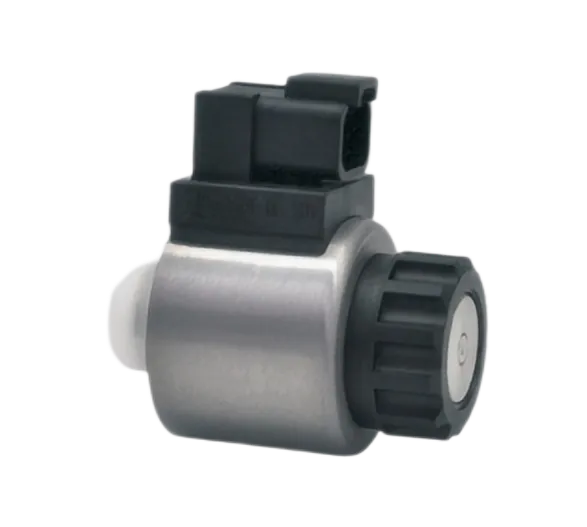

- Vodonepropusni solenoid s navojnim spojem: Ovaj solenoid je dizajniran za primjene gdje je potrebna vodonepropusnost. Ima navojni spoj za jednostavnu ugradnju i vodootporan dizajn za zaštitu solenoida od vlage i drugih čimbenika iz okoline.
- Preklopni solenoid za Yuken ventil s navojnim navojem: Ovaj solenoid je posebno dizajniran za upotrebu s Yuken ventilima s navojnim navojem. Omogućuje pouzdanu i preciznu kontrolu rada ventila, osiguravajući glatku i učinkovitu izvedbu.
- Vodootporni solenoid za ventil: Ovaj solenoid je prikladan za upotrebu u primjenama ventila gdje je vodonepropusnost bitna. Nudi visoke performanse i pouzdanost u teškim uvjetima.
Obratite nam se za potrebe sklopnog solenoida
Ako tražite visokokvalitetne sklopne solenoide s minimiziranim protokom curenja i izvrsnim performansama, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti rješenja prilagođena vašim specifičnim zahtjevima. Bez obzira trebate li standardni solenoid ili prilagođeno rješenje, imamo stručnost i iskustvo da isporučimo pravi proizvod za vašu primjenu.
Kontaktirajte nas danas kako bismo razgovarali o vašim potrebama za prespajanjem solenoidima i saznali više o našim proizvodima i uslugama. Radujemo se suradnji s vama kako bismo pružili najbolja rješenja za vaše elektromehaničke primjene.
Reference
- Grover, FW (1946). Izračuni induktiviteta: radne formule i tablice. Dover Publications.
- Sadiku, MNO (2014). Elementi elektromagnetike. Oxford University Press.
- Yang, J. (2012). Elektromagnetski uređaji: analiza i projektiranje metodom konačnih elemenata. Wiley-IEEE Press.
